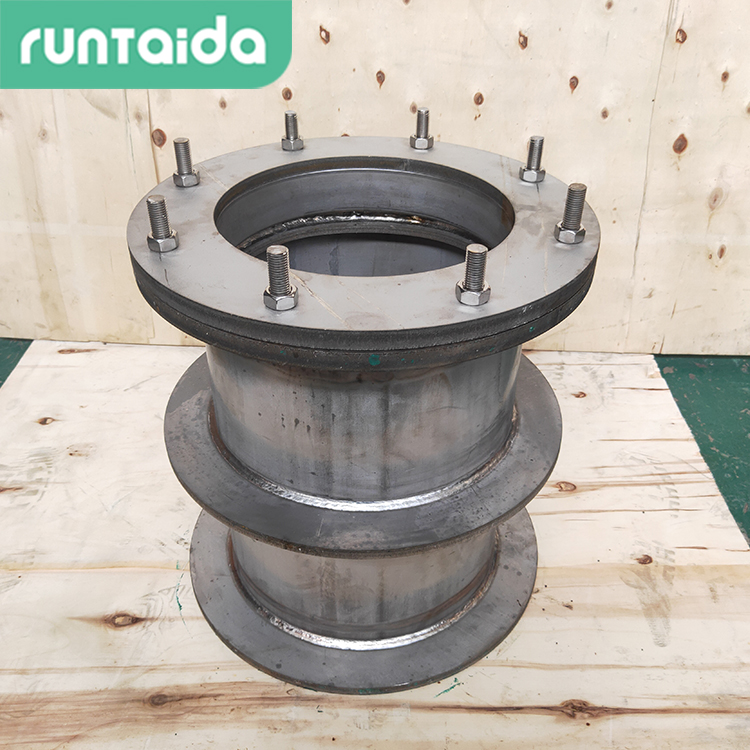

不銹鋼柔性防水套管結構圖紙
- 品牌：???潤泰達
- 型號：???02S404
一、防水套管說明
柔性防水套管適用于有地震設防要求的地區，管道穿墻處承受振動和管道伸縮變形，或有嚴密防水要求的建筑物，按結構柔性防水套管分為A型和B型，A型一般用在水池或穿入墻內，B型用于穿入構建筑物外墻，另外密封圈也有區別，Ⅰ型密封圈用于一般防水要求，Ⅱ型密封圈用于較嚴密的防水要求。按形狀分為錐形圈和圓形圈。當柔性防水套管的安裝與其他設備連接的比較近，比如泵或增壓設備，應在其他設備的前端加裝柔性接頭，起到很好的保護作用。
二、防水套管作用
柔性防水套管在管路鋪設中起到至關重要的作用，怎樣保障柔性防水套管安全的運轉是個焦點問題，鞏義潤達簡述柔性防水套管在管路鋪設中運行技術。
三、防水套管常識
套管怎樣防止水擊的幾點常識：
1、降低波速，對給定的流量變化，壓力變化與波速的傳播成正比，所以降低波速對于控制瞬變總有好處。 降低波速可以通過以下方法：(1)摻進空氣；(2)采用非圓形管道。
2、安裝水擊消除器。當管路中壓力升高時彈簧受到壓縮，于是打開了水的通路，水被排出而泄 壓，因此降低了水擊壓力。
3、適當加大管徑，限制流速可減小水擊強度;
4、設置止回閥，水擊危害的大小與閥門關閉時間的長短有關，閥門關閉越快，水擊的危害越大；關閉緩慢，危害越小，要合理增加管路閥門關閉時間，緩慢操作，要絕對禁止突然關閉閥門。
5、在管網上按照規定安裝溢流閥，當超過調定壓力時閥門打開。
6、在較長的管道上設置調壓室，縮短管道長度，減小相長，可以緩和水擊。
7、對各過流部件進行合理的設計，并通過完善的管理制度和嚴格執行操作規程，及時維修排除柔性防水套管管道運行故障，一般可以將流體系統中的水擊的影響控制在滿意的限度。
|
